Treppenbolzen Set 1A, T=65 mm zum Eindrehen in Holz

Treppenbolzen Set 1A – Stufenbefestigung zum Einnuten

Mit dem LamiFIX Treppenbolzen Set 1A können genutete Treppenstufen an einer Holz-Treppenwange oder ohne Treppenwange direkt in einer Holzwand montiert werden. Der Verbinder wird in die Nut der Stufe eingelassen. So bleibt die Befestigung weitgehend verborgen.

Einsatz und Ausführung

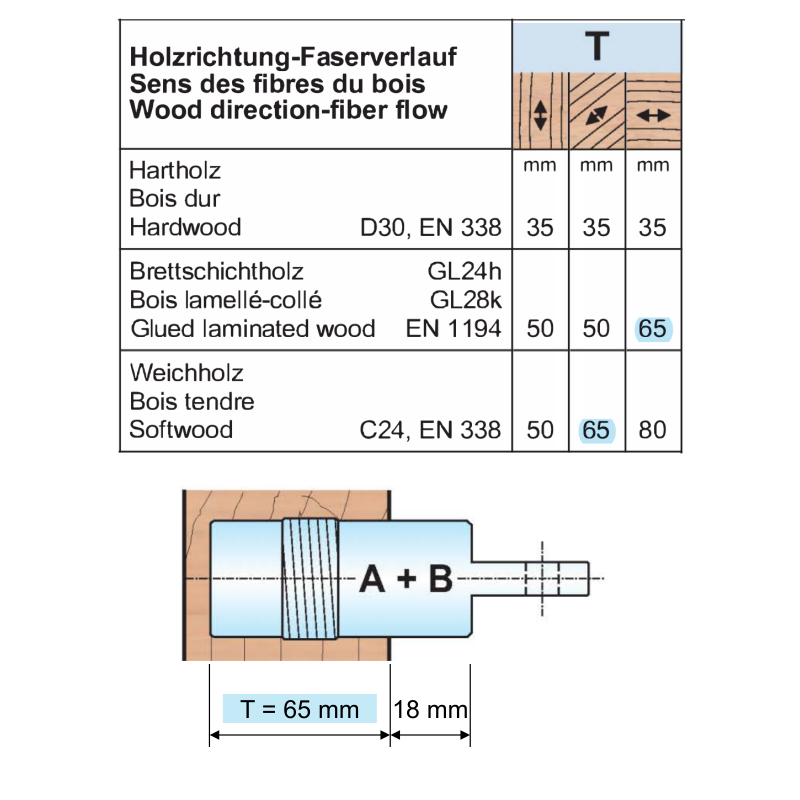

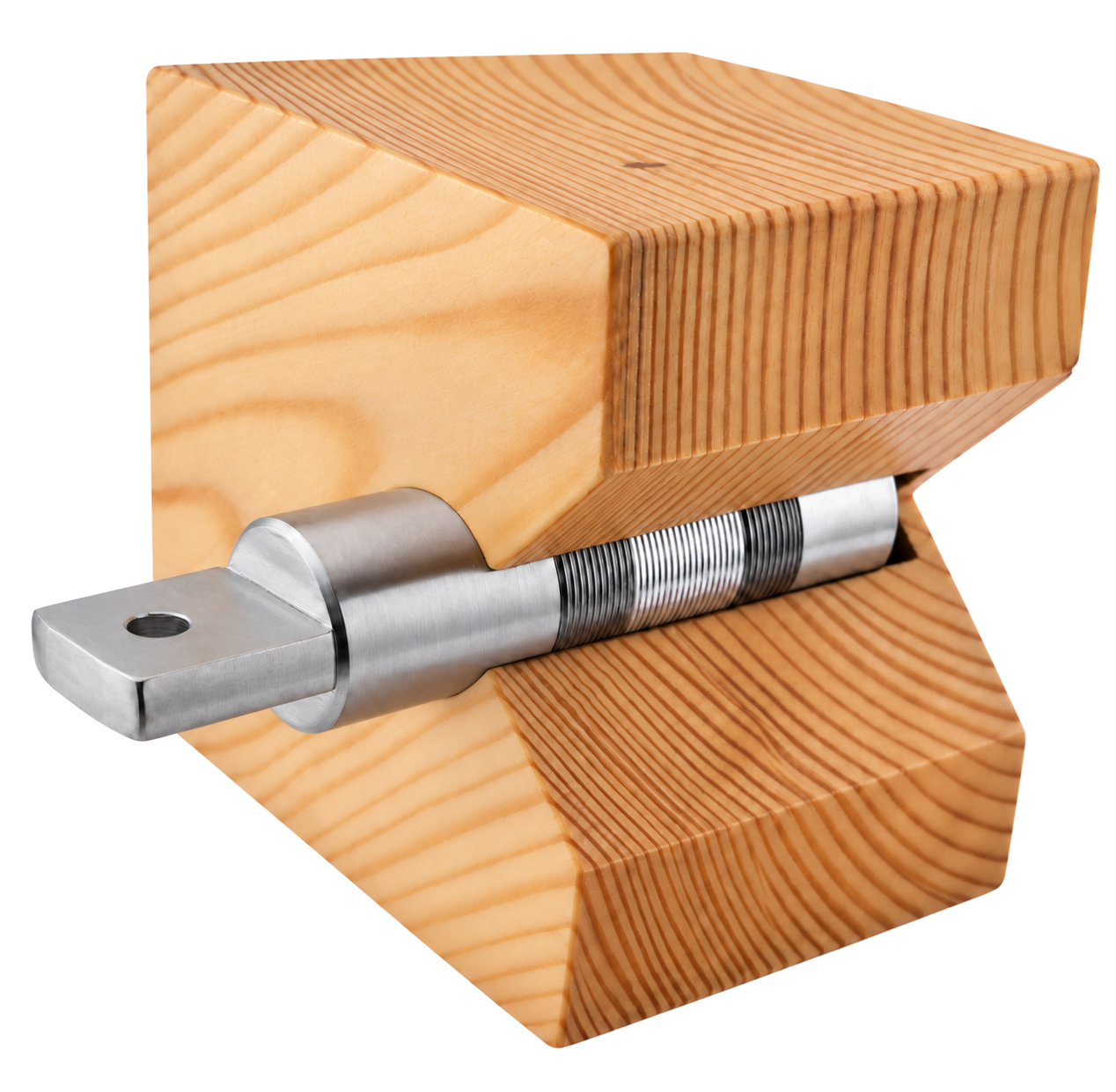

Set 1A ist zum Eindrehen in Holz vorgesehen. Vorgesehen ist eine Einbautiefe T = 65 mm bei 18 mm Abstand. Der Abstand erleichtert die Montage bei Wandunebenheiten. Bei Bedarf kann der Bolzen auch bündig in die Holz-Treppenwange oder Holzwand eingedreht werden, sodass die Befestigung wie eingestemmt erscheint. Gemäss Katalogseite 17 ist T = 65 mm für Brettschichtholz in der dritten dargestellten Faserrichtung und für Weichholz in der zweiten dargestellten Faserrichtung vorgesehen. Beachten Sie die blau markierten Werte und den Faserverlauf in der Tabelle der Produktgalerie. Variante A ist für die Einbauart mit einer Nut in der Treppenstufe vorgesehen.

Montage

Die Bohrungen in der Holz-Treppenwange oder in der Holzwand müssen positions- und winkelgenau ausgeführt werden.

Für wangenlose Treppen stellen wir Bohrbüchsen für maximal drei Monate kostenlos leihweise zur Verfügung. Damit lassen sich die Bohrlöcher auf der Baustelle einfach und präzise erstellen.

Technische Übersicht

• Set: 1A

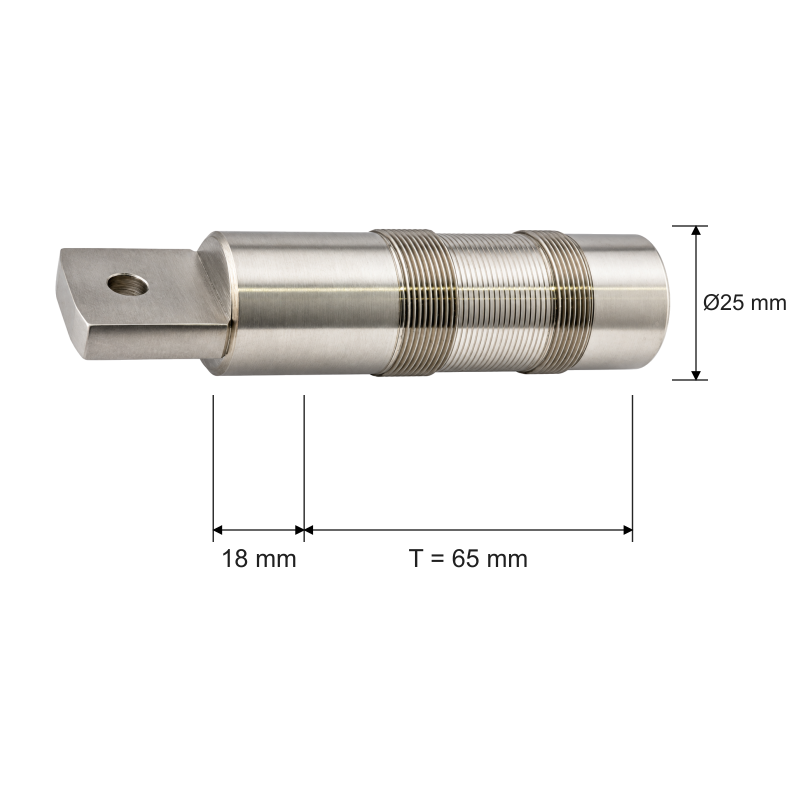

• Einbautiefe: T = 65 mm mit 18 mm Abstand
• Montage des Bolzens: Eindrehen in Holz
• Bearbeitung der Treppenstufe: Nut, Einbauvariante A

Bedarf pro Set

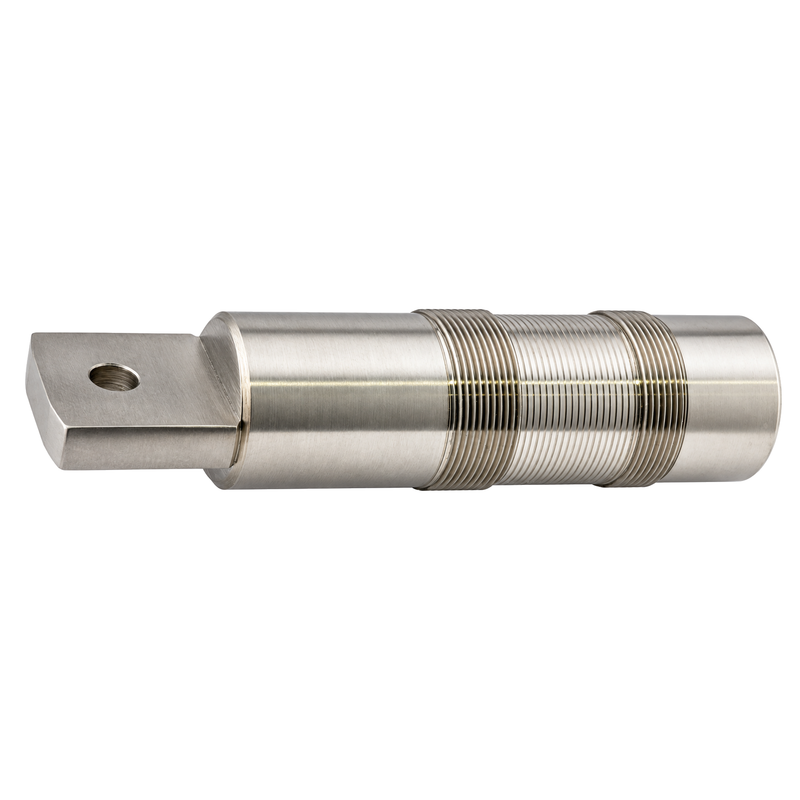

• 1 Treppenbolzen INOX A2, LF 3623.065.1
• 1 Stufenbefestigungsschraube LF 1541.002
• Waxilit-Gleitmittel LF 3625.001, Bedarf 1/50 Tube pro Set

Artikelnummer: LF 3623.165.4

Passendes Montagezubehör

Das Eindrehwerkzeug LF 2150.036.3 und der Holzspiralbohrer Ø25 mm HSS LF 2001.250.3 sind separat erhältlich. Ausführliche Informationen zur Bohrhilfe finden Sie im Katalog auf Seite 26.
