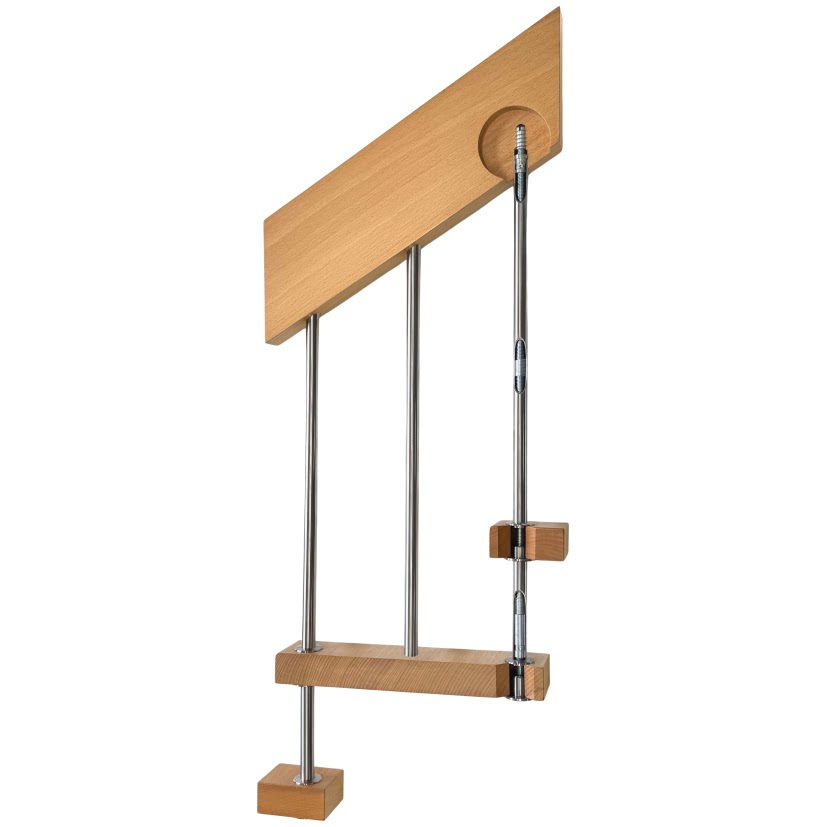

Ø16 mm Stufenaufhängung

Treppenstufenaufhängung Ø16 mm aus Edelstahl

Das Ø16-mm-System ist für lange Aufhängungen und durchgehende Stufenverknüpfungen über mehrere Treppenläufe vorgesehen. Die Montage erfolgt am Handlauf oder an der Decke.

Massliste ausfüllen und Bestellung vorbereiten

Tragen Sie die Masse in die blauen Felder ein. Zwischenstäbe ohne Verschraubung, Set 11 und Set 12 können gemeinsam in derselben Tabelle erfasst werden. Für drei überlappende Stufen öffnen Sie den Bereich Set 13. Wählen Sie unten den oberen Anschluss: Hartholz, Set 97, Set 101, Set 102 oder ohne Anschlusszubehör.

Die berechnete Stückliste enthält Material, Bearbeitung und passendes Zubehör. Verpackungseinheiten werden auf ganze Packungen aufgerundet. Sie können die Konfiguration speichern, im Warenkorb wieder bearbeiten und erst anschliessend bestellen.

Material und Bearbeitung

Die Zuschnitte werden mit möglichst wenig Verschnitt auf 6 / 3 / 2 / 1 m lange Edelstahlrohre verteilt. Verrechnet werden die benötigten Rohrlängen inklusive Verschnitt zu CHF 6.50/m.

Der berechnete Setpreis enthält das benötigte Material und die Bearbeitung: Edelstahlrohre, Gewindestangen, Zuschnitt und Entgraten, Verpressungen sowie passende Rosetten und Kleinteile – gemäss Ihrer gewählten Ausführung.

Der Lieferschein enthält die Massliste mit Zeichnungen zur Zuordnung der Teile.

Lieferzeit: Schweiz ca. 2–3 Arbeitstage, EU ca. 1 Woche.

Justierung und Demontage

• Höhenausgleich je nach oberem Anschluss: bis ±5 mm
• Seitlicher Toleranzausgleich: ±4 mm
• Getestete Ausrissfestigkeit in Buche: über 1 Tonne pro Verschraubung
• Treppenstufen bleiben demontierbar

Montageunterlagen und Werkzeug

Montageanleitung für das 16-mm-System

AVOR-Formular als Exceldatei

Für die Ø10- und Ø16-mm-Aufhängungssysteme wird derselbe Werkzeugsatz verwendet.

Artikelnummer: LF 3805.012.4
