Treppenbolzen Set 5A, für Backstein und Beton zum Einmörteln

Treppenbolzen Set 5A – fast unsichtbare Befestigung zum Einnuten

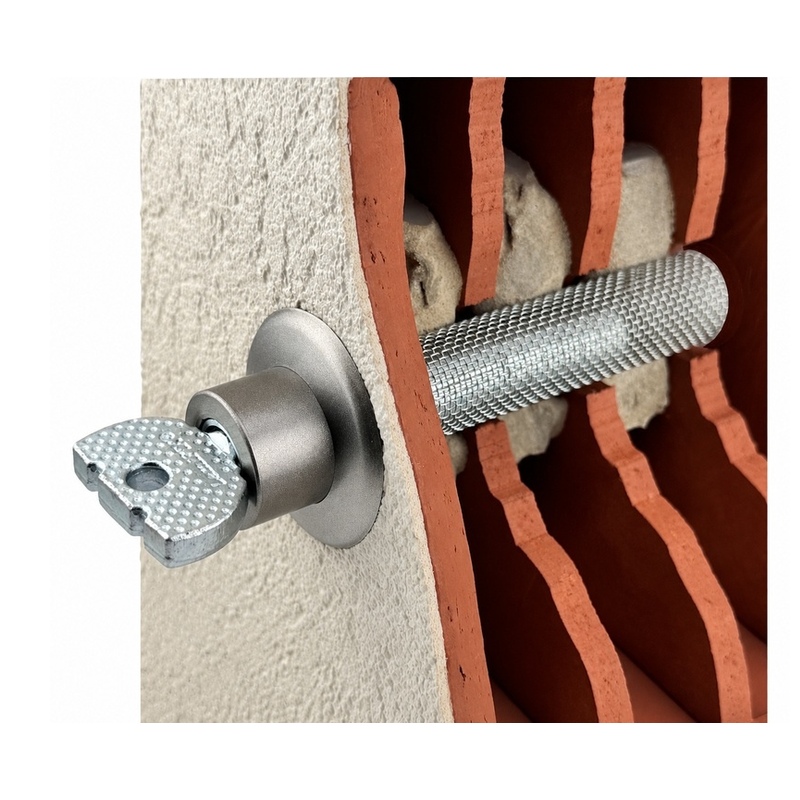

Mit dem LamiFIX Treppenbolzen Set 5A befestigen Sie genutete Treppenstufen seitlich an der Wand. Der Verbinder wird in die Nut der Stufe eingelassen und bleibt dadurch weitgehend verborgen. So entsteht eine dezente Verbindung, die die Gestaltung der Treppe in den Vordergrund stellt.

Die Einbauart A ist besonders bei Architektinnen und Architekten beliebt, weil von der Befestigung nur wenig sichtbar bleibt. Jede Treppenstufe lässt sich einzeln demontieren – ein Vorteil beim Austausch oder bei späteren Arbeiten an der Treppe.

Einsatz und Ausführung

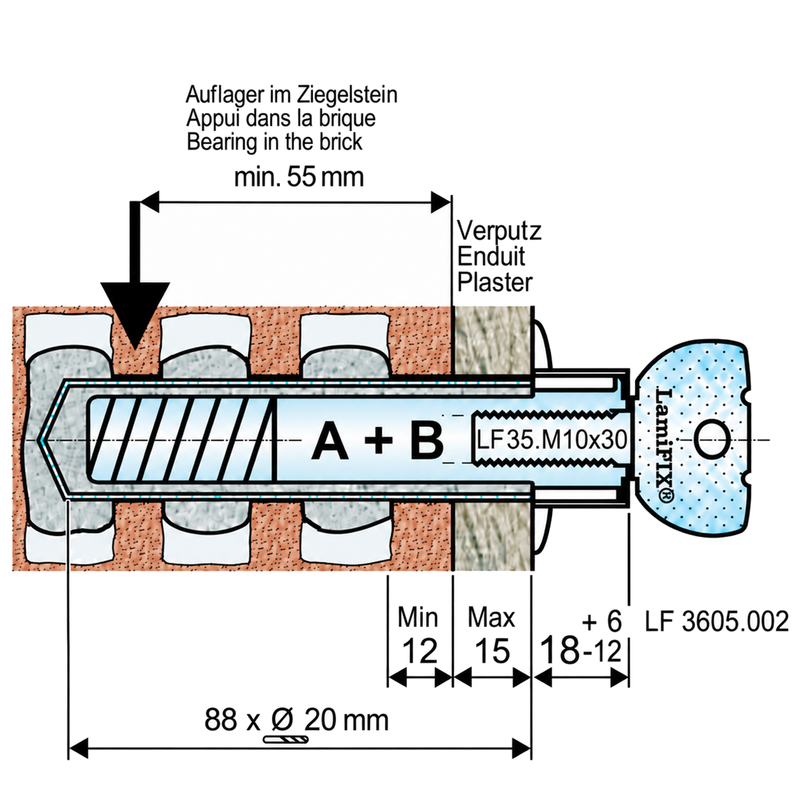

Set 5A ist für die Wandmontage in Backstein und Beton zum Einmörteln vorgesehen. Die Ausführung ist ohne Schallschutz. Variante A eignet sich für gerade Treppen oder in Kombination mit einer Stufenaufhängung. Für gewundene Treppen sind die Varianten B oder C vorgesehen.

Präzise bohren für eine passende Verbindung

Die Wandbohrungen müssen winkel- und positionsgenau ausgeführt werden, damit die Verbinder mit den Nuten der Stufen übereinstimmen. Bohren Sie mit leichtem Schlag vor und bohren Sie anschliessend auf 16 mm ohne Schlag fertig.

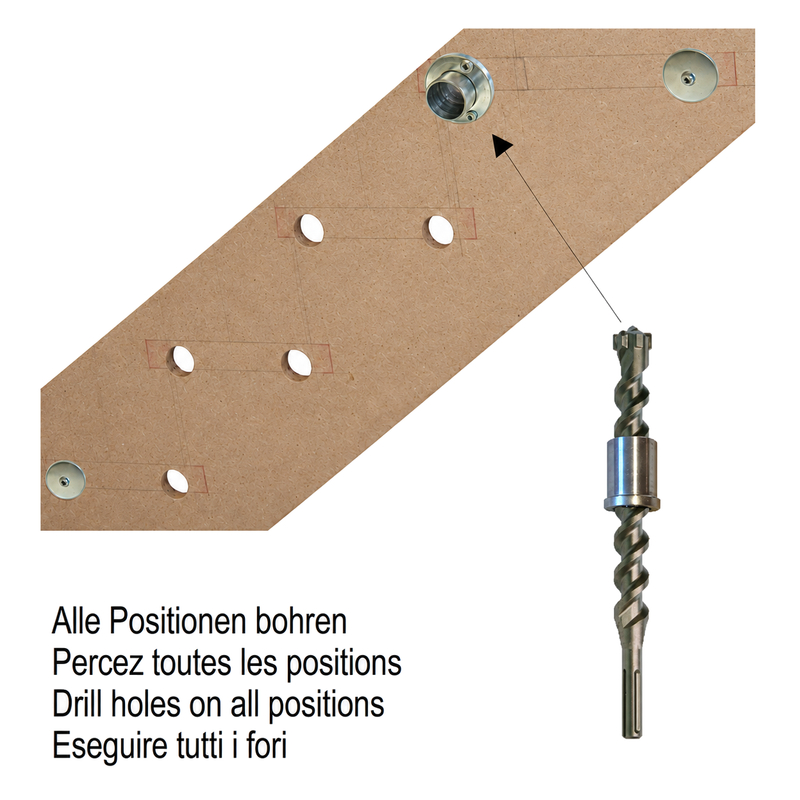

Für die genaue Bohrführung leihen wir passende Bohrbüchsen kostenlos für maximal drei Monate aus. Die Montage mit Bohrbüchsen ist im LamiFIX-Katalog auf Seite 26 dargestellt. Passende Bohrer sind separat erhältlich.

Variante C als wirtschaftliche Alternative

Wenn eine besonders schnelle und wirtschaftliche Montage im Vordergrund steht, bietet sich Treppenbolzen Set 5C an. Bei Variante C wird die Stufe aufgelegt; eine Nut oder Bohrung in der Stufe ist nicht erforderlich.

Bedarf pro Set

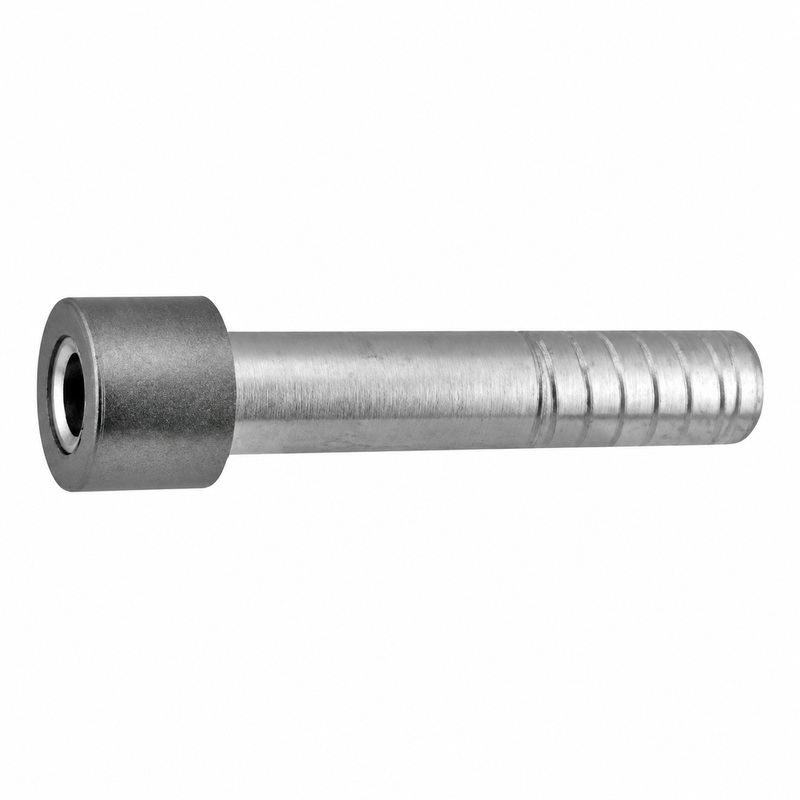

• 1 Treppenanker Typ A/B, T=78 mm, M10, LF 3623.102.1, Stahl verzinkt mit Abdeckhülse INOX Decor
• 1 LamiFIX Verbinder M10, LF 35.M10x30 (Katalog LF 1035.130)
• 1 Linsensenkkopfschraube 5.5 × 32 mm, LF 1541.002.1
• 1 Siebhülse Ø20 × 85 mm, LF 1710.020.1

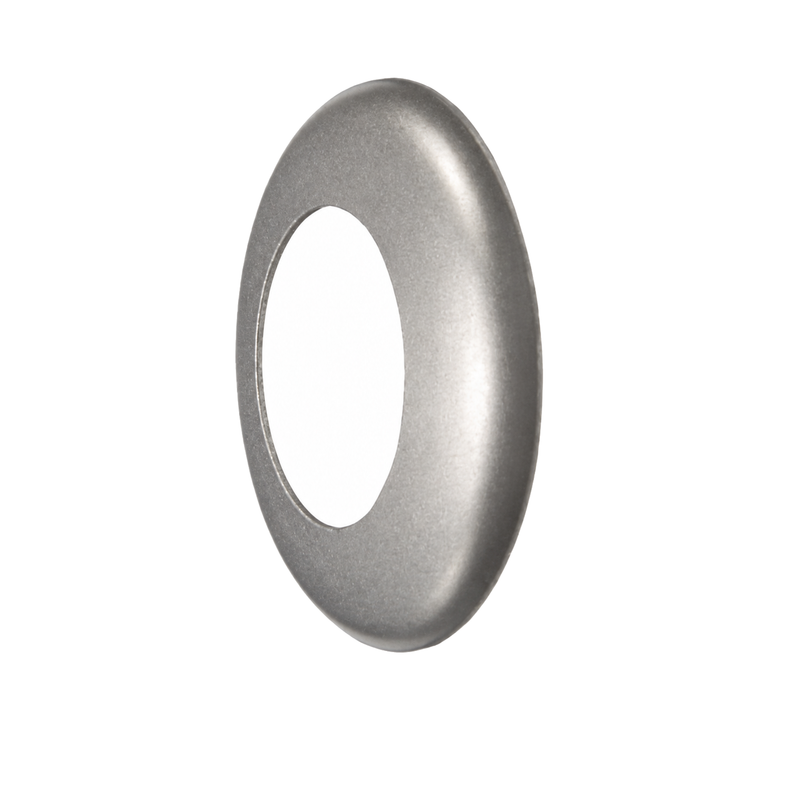

• 1 Wandanschlussrosette, LF 1801.025.1
• 1/9 Kartusche Verbundmörtel LF 1720.002.1

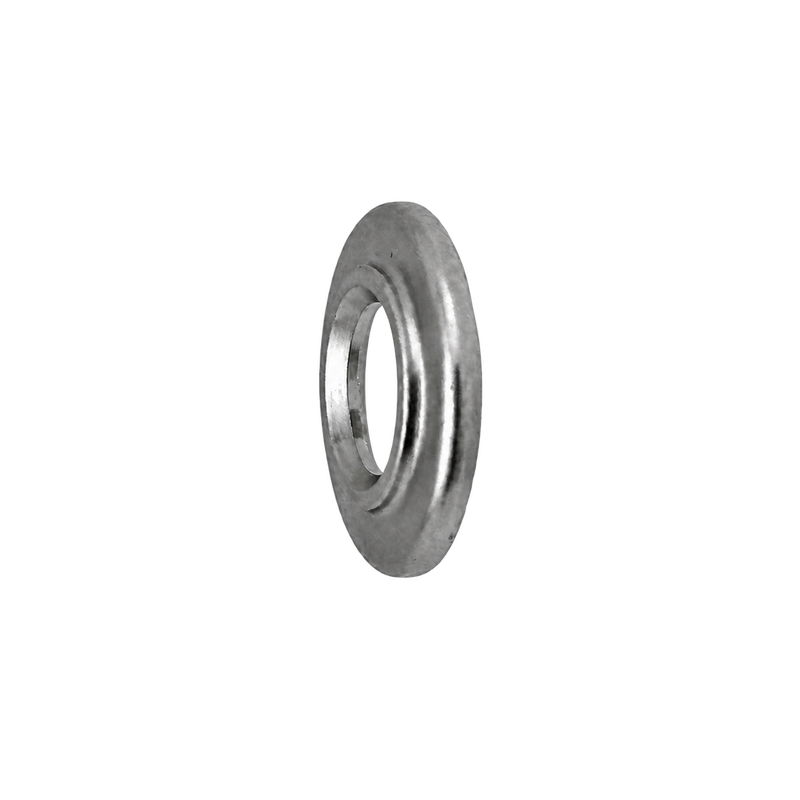

• 1/5 Justierscheibe LF 3605.002.1 für Distanz 18–24 mm; pro ganzer Scheibe 1 längere Abdeckhülse LF 3601.001.1 (26 mm)
• 1/100 Schraubensicherung LF 3806.243.1

Bestellung und Verkaufseinheiten

Die Stückliste beschreibt den Bedarf pro Set. Schrauben werden in Packungen zu 100 Stück, Mörtel in ganzen Kartuschen und Schraubensicherung in ganzen Tuben geliefert; Justierscheiben einzeln. Der Warenkorb rundet den Bedarf auf ganze Verkaufseinheiten auf und zeigt den Gesamtpreis für die bestellte Set-Anzahl.

Artikelnummer: LF 3623.105.4. Standardausführung, Setlänge T=88 mm.
