Treppenbolzen Set 5A XXL, T=133 mm zum Einmörteln
CHF 22.50
zzgl. MWST + Versandkosten
Fast unsichtbare Stufenbefestigung zum Einnuten: LamiFIX Treppenbolzen Set 5A XXL verbindet die Treppenstufe dezent mit der Wand. Die Befestigung verschwindet weitgehend in der Nut; jede Stufe lässt sich einzeln demontieren. Einbohrtiefe 133 mm.
Für gerade Treppen oder in Kombination mit einer Stufenaufhängung. Zum Einmörteln in Backstein, Beton, KS-Stein und Bruchstein, ohne Schallschutz.
Treppenbolzen Set 5A XXL – fast unsichtbare Befestigung zum Einnuten
Mit dem LamiFIX Treppenbolzen Set 5A XXL befestigen Sie genutete Treppenstufen seitlich an der Wand. Der Verbinder wird in die Nut der Stufe eingelassen und bleibt dadurch weitgehend verborgen. So entsteht eine dezente Verbindung, die die Gestaltung der Treppe in den Vordergrund stellt.
Die Einbauart A ist besonders bei Architektinnen und Architekten beliebt, weil von der Befestigung nur wenig sichtbar bleibt. Jede Treppenstufe lässt sich einzeln demontieren – ein Vorteil beim Austausch oder bei späteren Arbeiten an der Treppe.
Einsatz und Ausführung

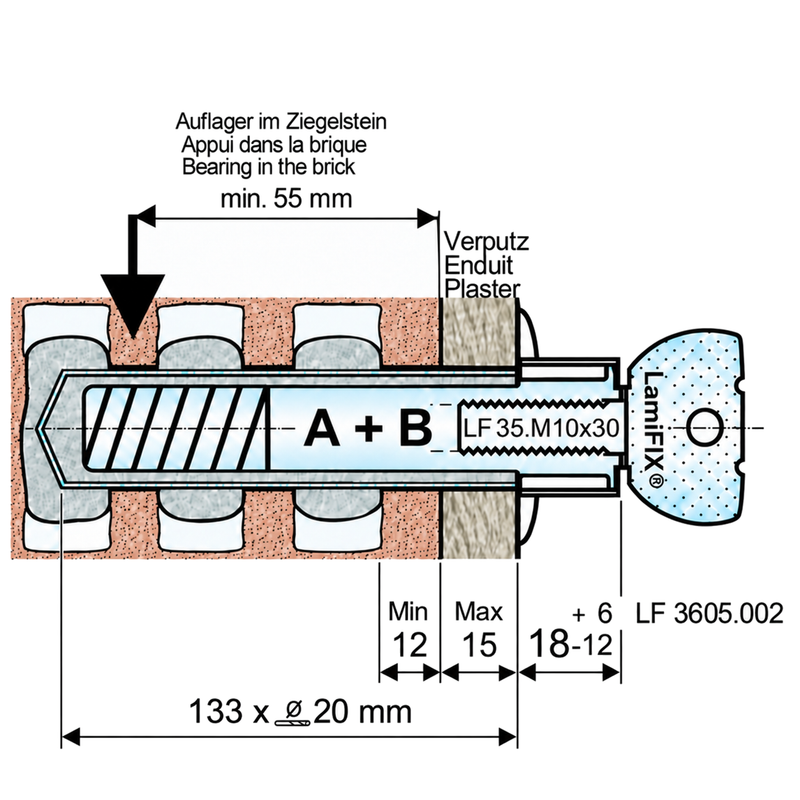

Set 5A XXL ist für die Wandmontage in Backstein, Beton, KS-Stein und Bruchstein zum Einmörteln vorgesehen. Die Ausführung ist ohne Schallschutz. Variante A eignet sich für gerade Treppen oder in Kombination mit einer Stufenaufhängung. Für gewundene Treppen sind die Varianten B oder C vorgesehen.
Präzise bohren für eine passende Verbindung
Die Wandbohrungen müssen winkel- und positionsgenau ausgeführt werden, damit die Verbinder mit den Nuten der Stufen übereinstimmen. Die Wandbohrung ist passend zur Siebhülse Ø20 × 130 mm auszuführen. Die Bohrlocherstellung erfolgt ohne Schlag. Isolations- und Leichtbausteine auf Anfrage.
Für die genaue Bohrführung leihen wir passende Bohrbüchsen kostenlos für maximal drei Monate aus. Die Montage mit Bohrbüchsen ist im LamiFIX-Katalog auf Seite 26 dargestellt. Passende Bohrer sind separat erhältlich.
Bedarf pro Set
- 1 Treppenanker XXL Typ A/B, T=118 mm, M10, LF 3623.112.1, Stahl verzinkt mit Abdeckhülse INOX Decor
- 1 LamiFIX Verbinder M10, LF 35.M10x30 (Katalog LF 1035.130)
- 1 Linsensenkkopfschraube 5.5 × 32 mm, LF 1541.002.1
- 1 Siebhülse Ø20 × 130 mm, LF 1710.021.1
- 1 Wandanschlussrosette, LF 1801.025.1
- 1/9 Kartusche Verbundmörtel LF 1720.002.1
- 1/5 Justierscheibe LF 3605.002.1 für Distanz 18–24 mm; pro ganzer Scheibe 1 längere Abdeckhülse LF 3601.001.1 (26 mm)
- 1/100 Schraubensicherung LF 3806.243.1
Bestellung und Verkaufseinheiten
Die Stückliste beschreibt den Bedarf pro Set. Schrauben werden in Packungen zu 100 Stück, Mörtel in ganzen Kartuschen und Schraubensicherung in ganzen Tuben geliefert; Justierscheiben einzeln.
Artikelnummer: LF 3623.115.4
XXL-Ausführung, Einbohrtiefe 133 mm.
Zusätzliche Informationen
| Verpackungseinheit | |
|---|---|
| Einbauort | |
| Stufenauflage | |
| Schallschutz |
Treppenbolzen XXL Typ A/B, T=118mm, M10, INOX Decor, für Leichtbauziegel und Bruchstein zum Einmörteln
| Gewicht | 0.205 kg |
|---|---|
| Stufenauflage |
Wandrosette für Treppenbolzen
| Gewicht | 0.01 kg |
|---|
Verbundmörtel für Set 5 (1/9 Kartusche Pro Set)
| Gewicht | 0.480 kg |
|---|
LamiFIX® Verbinder mit Gewinde M10
| Gewicht | 0.05 kg |
|---|---|
| Verpackungseinheit | |
| Gewinde | |
| Exzenter | |
| Einbauort | Backstein / Ziegel, Beton, Brettschichtholz, Hartholz, Kunststoff, Metall, Porenbeton, Weichholz |
Linsensenkkopfschraube 5.5x32mm, INOX A2, TX25
| Gewicht | 0.49 kg |
|---|---|
| Verpackungseinheit |
Schraubensicherung mittelfest für Set (1/100 pro Set)
| Gewicht | 0.1 kg |
|---|---|
| Verpackungseinheit | |
| Einbauort |
