Treppenbolzen Set 5B, für Backstein und Beton zum Einmörteln

CHF 22.40
exkl. MWST

Seitliche Stufenbefestigung zum Einbohren: LamiFIX Treppenbolzen Set 5B verbindet eingebohrte Treppenstufen mit der Wand – auch bei gewundenen Treppen.
Jede Stufe lässt sich einzeln demontieren.

Zum Einmörteln in Backstein und Beton, ohne Schallschutz.
Mit Abdeckkappe INOX Decor für einen sauberen Abschluss.
Passende Echtholzkappen sind separat erhältlich.

Wandrosette für Treppenbolzen

Wandrosette für Treppenbolzen

CHF 1.90
exkl. MWST
1 ×
Siebhülse, Ø20x85mm

Siebhülse, Ø20x85mm

CHF 1.50
exkl. MWST
1 ×
LamiFIX® Verbinder mit Gewinde M10

LamiFIX® Verbinder mit Gewinde M10

1 ×
Sechskantschraube 6.3x32mm, verzinkt

Sechskantschraube 6.3x32mm, verzinkt

CHF 0.29
exkl. MWST
1 ×

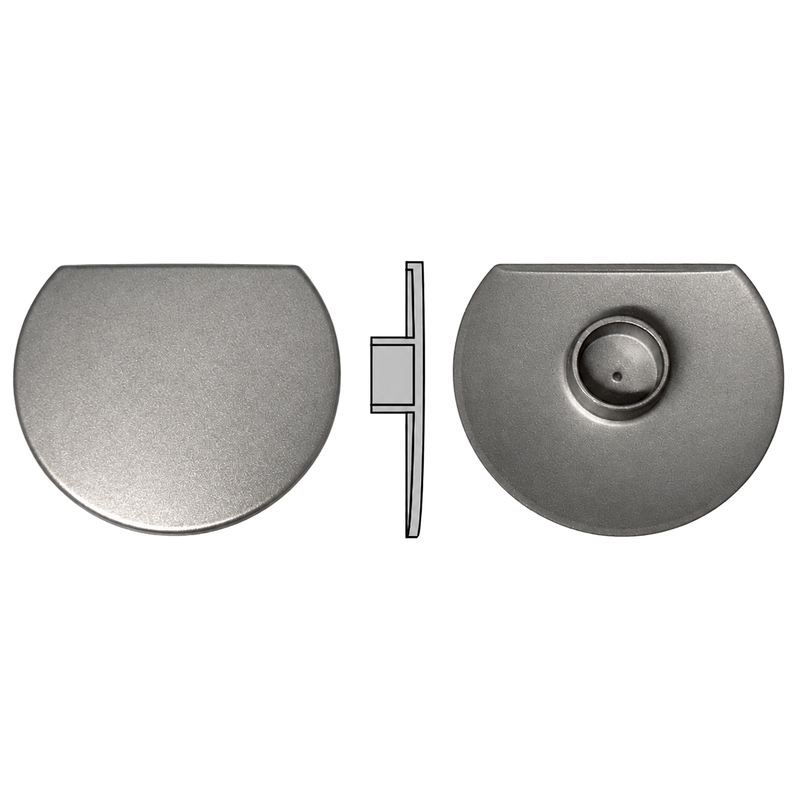

Abdeckkappe INOX Decor

Abdeckkappe INOX Decor

CHF 1.90
exkl. MWST
1 ×

CHF 22.40
exkl. MWST

Artikelnummer: LF 3623.205.4 Kategorien: , ,

Treppenbolzen Set 5B – seitliche Stufenbefestigung zum Einbohren

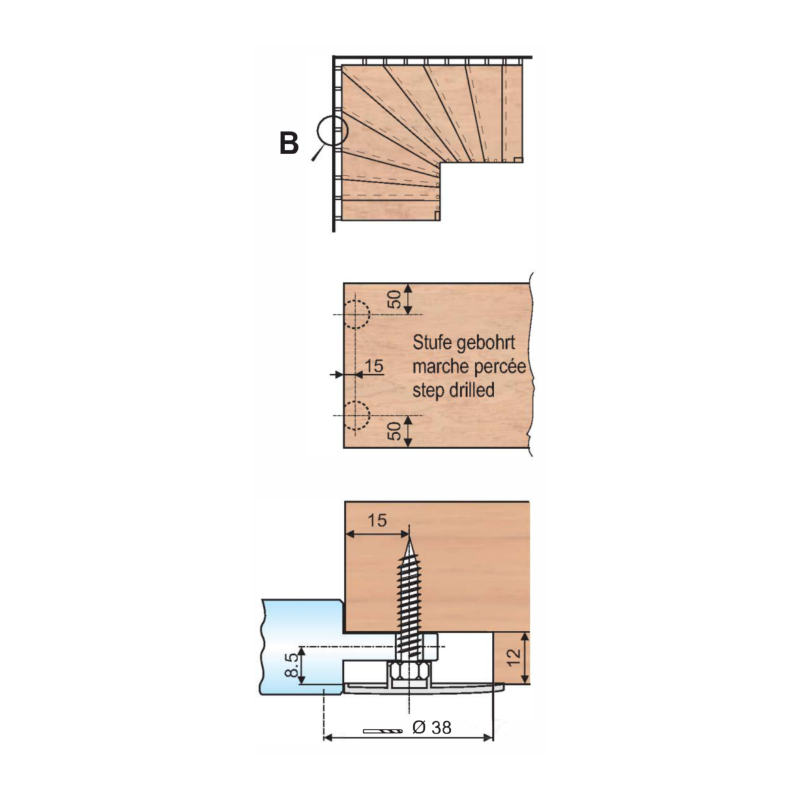

Mit dem LamiFIX Treppenbolzen Set 5B befestigen Sie eingebohrte Treppenstufen seitlich an der Wand. Der Verbinder wird in die Bohrung der Stufe eingelassen. Eine Abdeckkappe verschliesst die Montagestelle und sorgt für einen sauberen Abschluss.

Variante B eignet sich auch für gewundene Treppen. Jede Treppenstufe lässt sich einzeln demontieren – ein Vorteil beim Austausch oder bei späteren Arbeiten an der Treppe.

Einsatz und Ausführung

Set 5B ist für die Wandmontage in Backstein und Beton zum Einmörteln vorgesehen. Die Ausführung ist ohne Schallschutz. Die Abdeckkappe INOX Decor ist im Set enthalten; passende Echtholzkappen sind separat erhältlich.

Präzise bohren für eine passende Verbindung

Unsere Bohrbüchsen führen den Bohrer über die ganze Bohrlänge winkel- und positionsgenau. Mit Ø16 mm und leichtem Schlag vorbohren, danach mit Ø20 mm ohne Schlag fertigbohren, damit die Zwischenstege im Backstein nicht ausbrechen. Tipp: Armierungsbohrer eignen sich besonders gut für Backsteinbohrungen ohne Schlag.

Für die genaue Bohrführung leihen wir passende Bohrbüchsen kostenlos für maximal drei Monate aus. Die Montage mit Bohrbüchsen ist im LamiFIX-Katalog auf Seite 26 dargestellt. Passende Bohrer sind separat erhältlich.

Variante C als wirtschaftliche Alternative

Wenn eine besonders schnelle und wirtschaftliche Montage im Vordergrund steht, bietet sich Treppenbolzen Set 5C an. Bei Variante C wird die Stufe aufgelegt; eine Nut oder Bohrung in der Stufe ist nicht erforderlich.

Montagetipp: Stufen von oben nach unten montieren

So bleiben die Fixierschrauben an der Stufenunterseite frei zugänglich.
Bohrlöcher reinigen und Siebhülsen einsetzen. Danach jede Stufe einzeln montieren:

  1. Siebhülse von hinten nach vorne mit Mörtel füllen: 1/9 Kartusche pro Set.
  2. Anker eindrehend einsetzen, damit sich der Mörtel ringsum verteilt.
  3. Am einfachsten: die Holzstufe oder eine provisorische Stufe sofort montieren und mit dem Anker verschrauben, solange der Mörtel noch verarbeitbar ist.

Bei 20 °C bietet unser Mörtel rund zwei Minuten mehr Verarbeitungszeit als ein High-Speed-Mörtel – ausreichend für die Montage einer Stufe.

Bedarf pro Set

  • 1 Treppenanker Typ A/B, T=78 mm, M10, LF 3623.102.1, Stahl verzinkt mit Abdeckhülse INOX Decor
  • 1 LamiFIX Verbinder M10, LF 35.M10x30 (Katalog LF 1035.130)
  • 1 Sechskantschraube 6.3 × 32 mm, LF 1560.003.1
  • 1 Abdeckkappe INOX Decor, LF 1435.001.1
  • 1 Siebhülse Ø20 × 85 mm, LF 1710.020.1
  • 1 Wandanschlussrosette, LF 1801.025.1
  • 1/9 Kartusche Verbundmörtel LF 1720.002.1
  • 1/5 Justierscheibe LF 3605.002.1 für Distanz 18–24 mm; pro ganzer Scheibe 1 längere Abdeckhülse LF 3601.001.1 (26 mm)
  • 1/100 Schraubensicherung LF 3806.243.1

Bestellung und Verkaufseinheiten

Die Stückliste beschreibt den Bedarf pro Set. Schrauben werden in Packungen zu 100 Stück, Mörtel in ganzen Kartuschen und Schraubensicherung in ganzen Tuben geliefert; Justierscheiben einzeln. Der Warenkorb rundet den Bedarf auf ganze Verkaufseinheiten auf und zeigt den Gesamtpreis für die bestellte Set-Anzahl.

Artikelnummer: LF 3623.205.4. Standardausführung, Setlänge T=88 mm.

Zusätzliche Informationen

Gewicht 0.185 kg
Verpackungseinheit

Einbauort

, ,

Stufenauflage

Schallschutz
