Treppenbolzen Set 7A mit Schallschutz für Betonwände

CHF 19.09
exkl. MWST

Dezente, fast unsichtbare Stufenbefestigung zum Einnuten: LamiFIX Treppenbolzen Set 7A mit Schallschutz für genutete Treppenstufen an Betonwänden. Einbau mit Schallschutzdübel, Verputz max. 15 mm.

Wandrosette für Treppenbolzen

Wandrosette für Treppenbolzen

CHF 1.90
exkl. MWST
1 ×
LamiFIX® Verbinder mit Gewinde M10

LamiFIX® Verbinder mit Gewinde M10

1 ×
Schallschutzdübel Treppenbau

Schallschutzdübel Treppenbau

CHF 3.75
exkl. MWST
1 ×

CHF 19.09
exkl. MWST

Artikelnummer: LF 3623.107.4 Kategorien: , Schlagwörter: , , , Marke:

Treppenbolzen Set 7A – Stufenbefestigung mit Schallschutz in Beton

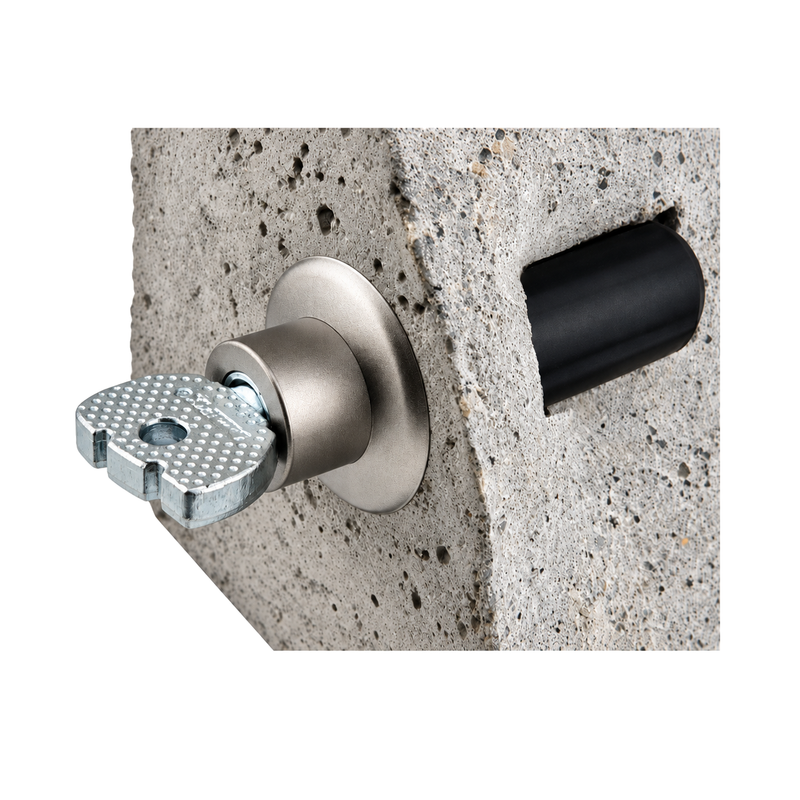

Das LamiFIX Treppenbolzen Set 7A ermöglicht die seitliche Befestigung von Treppenstufen an Betonwänden. Variante A ist für genutete Treppenstufen vorgesehen. Der Verbinder wird in die Nut der Stufe eingelassen und bleibt dadurch weitgehend verborgen. So entsteht eine dezente, fast unsichtbare Verbindung.

Einbau in Beton

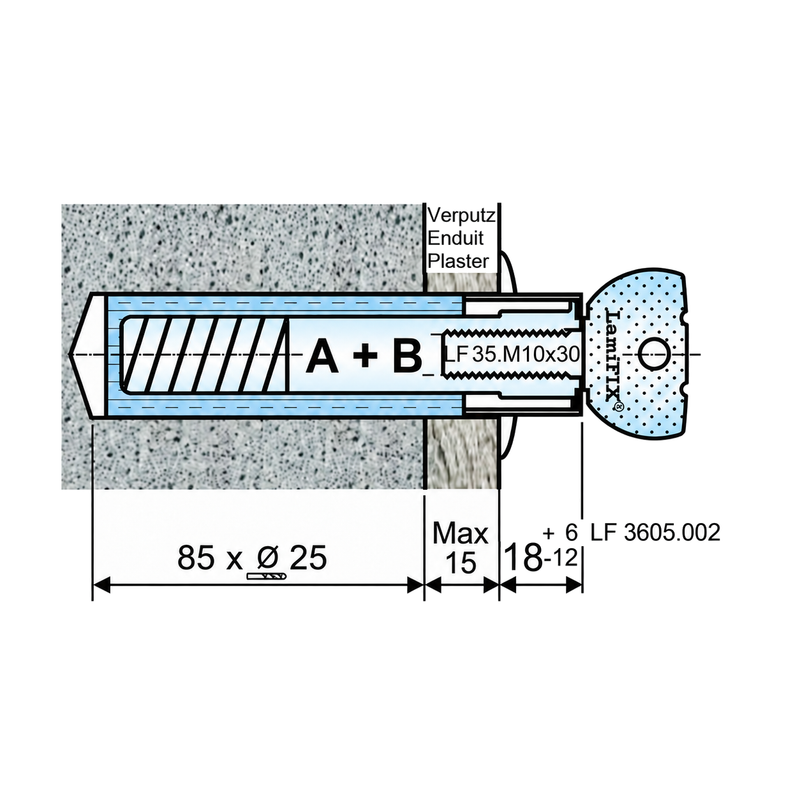

Der Treppenanker wird mit dem Schallschutzdübel in die Betonwand eingesetzt. Die Wandrosette deckt den Wandanschluss ab. Der Verputz soll max. 15 mm dick sein. Für die Wandbohrung sind gemäss Katalogseite 22 eine Bohrtiefe von 85 mm und ein Durchmesser von 25 mm vorgesehen.

Schallschutz

Bei MFH wird der Einbau mit Schallschutz empfohlen. Bei EFH kann in der Regel auf Schallschutz verzichtet werden.

Montage und Bohrschablone

Die Wandbohrungen müssen auf der Baustelle winkel- und positionsgenau ausgeführt werden. Die Montage erfolgt mit Schallschutzdübel.

Für wangenlose Treppen stellen wir passende Bohrbüchsen für maximal drei Monate kostenlos leihweise zur Verfügung. Die Montage mit Bohrschablone und Bohrbüchsen ist im LamiFIX-Katalog auf Seite 26 dargestellt. Für Beton sind die passenden Bohrbüchsen für Steinbohrer zu verwenden.

Passendes Montagezubehör

Der Betonbohrer Ø25 mm, SDS-plus, Quadro X, LF 2060.250.3, und der Armierungsbohrer Ø25 mm, SDS-plus, LF 2070.250.3, sind separat erhältlich.

Bedarf pro Set

  • 1 Treppenanker Typ A/B, T=78 mm, M10, LF 3623.102.1, Stahl verzinkt mit Abdeckhülse INOX Decor
  • 1 LamiFIX Verbinder M10, LF 35.M10x30 (Katalog LF 1035.130)
  • 1 Linsensenkkopfschraube 5.5 × 32 mm, LF 1541.002.1
  • 1 Schallschutzdübel, LF 1620.016.1
  • 1 Wandrosette, LF 1801.025.1
  • 1/6 Justierscheibe, LF 3605.002.1
  • 1/100 Schraubensicherung, LF 3806.243.1

Artikelnummer: LF 3623.107.4
Ab 100 Sets: LF 3623.107.6

Tipp für die Montage

Die Wandbohrung wird mit Ø25 mm ausgeführt. Der Schallschutzdübel hat ein leichtes Übermass und wird mit einem Gummihammer in die Bohrung eingeschlagen. Befeuchten Sie den Dübel vor dem Einschlagen mit etwas Seifenwasser. Das reduziert die Reibung und erleichtert den Einbau.
