Treppenbolzen Set 6B mit Schallschutz für Holzwände

Name: Treppenbolzen Set 6B mit Schallschutz für Holzwände
Brand: LamiFIX®
SKU: LF 3623.206.4
Price: 21.389999999999997 CHF
Availability: InStock

CHF 21.39
zzgl. MWST + Versandkosten

LamiFIX Treppenbolzen Set 6B mit Schallschutz für gebohrte Treppenstufen an Holzwänden, auch mit Fermacell-Verkleidung bis max. 15 mm.

Anker M10 INOX-Decor – Kopf links, Schaft rechts

Treppenbolzen Typ A/B, T=78mm, M10, INOX Decor

Treppenanker M10, T=78 mm, Ø25/16 mm, aus verzinktem Stahl. Für Treppenbolzen-Sets 5–9, Typ A/B. Lieferumfang: 1 Treppenanker und 1 Abdeckhülse LF 3601.001.1 in INOX Decor.

CHF 8.70
zzgl. MWST + Versandkosten

Wandrosette für Treppenbolzen

Wandrosette aus metallisiertem Kunststoff für Treppenbolzen und Abdeckhülsen mit Ø25 mm. Abmessungen Ø44 / 25 × 3,5 mm.

CHF 1.90
zzgl. MWST + Versandkosten
You save

LamiFIX® Verbinder mit Gewinde M10

Verzinkter Verbinder LF 35.M10x30 aus hochlegiertem, geschmiedetem Stahl. Lamelle 35 × 22 × 7 mm, Gewinde M10 × 30 mm. Zum Einfräsen oder Einbohren, auch als Stufenauflager im Treppenbau.

Verpackungseinheit

1 Stück

Schraubensicherung mittelfest für Set (1/100 pro Set)

Mittelfeste Schraubensicherung für Gewinde M2 bis M36. Set-Anteil: 1/100 Tube pro Set. 100 Set-Anteile entsprechen einer Tube.

CHF 0.08
zzgl. MWST + Versandkosten

Sechskantschraube 6.3x32mm, verzinkt

Verzinkte Sechskantschraube 6,3 × 32 mm für Treppenbolzen Variante B. Passende Abdeckkappen: LF 1436.001 bis LF 1436.013.

CHF 0.29
zzgl. MWST + Versandkosten

LF-1435-001-Abdeckkappe-Natuerlich-Vorschlag

Abdeckkappe INOX Decor

Abdeckkappe INOX Decor für Verbinder LF 35.M10x30 und Treppenbolzen in Einbauvariante B. Passend auf Sechskantschraube LF 1560.003, 6,3 × 32 mm.

CHF 1.90
zzgl. MWST + Versandkosten
You save

Schallschutzdübel Treppenbau

Schallschutzdübel für den Treppenbau, Ø25 × 76 mm. Geeignet für Bolzen und Anker mit Ø16 mm sowie für Holz, Beton und Backstein. Für Treppen in Mehrfamilienhäusern empfohlen.

CHF 3.75
zzgl. MWST + Versandkosten
You save

Schnellbauschraube 3.9x45mm × 5

Phosphatierte Schnellbauschraube, 3,9 × 45 mm. Artikelnummer LF 1530.006.1.

CHF 0.10
zzgl. MWST + Versandkosten pro Artikel

Justierscheibe LF 3605.002.1 für Anker Typ A/B

Justierscheibe für Set 6/7 A/B (1/6 Stück pro Set)

Justierscheibe für eine Distanz von 18–24 mm, passend zu den Treppenankern Typ A/B LF 3623.102.1 und LF 3623.112.1 (XXL). Für die seitliche Stufenbefestigung in den Montagevarianten A und B.

Pro Set 6/7 A/B wird 1/6 einer Justierscheibe berechnet. 6/6 entsprechen einer ganzen Justierscheibe. Die Anzahl der mitgelieferten ganzen Justierscheiben wird je Bestellung aufgerundet.

Pro ganzer Justierscheibe wird 1 längere Abdeckhülse LF 3601.001.1 (26 mm) mitgeliefert.

CHF 0.47
zzgl. MWST + Versandkosten

Artikelnummer: LF 3623.206.4 Kategorien: Treppentechnik, Seitliche Stufenbefestigung Schlagwörter: Fermacell, Holz, Schallschutz, Stufenbefestigung, Treppenbolzen Marke: LamiFIX®

Beschreibung
Zusätzliche Informationen

Treppenbolzen Set 6B – Stufenbefestigung mit Schallschutz in Holz

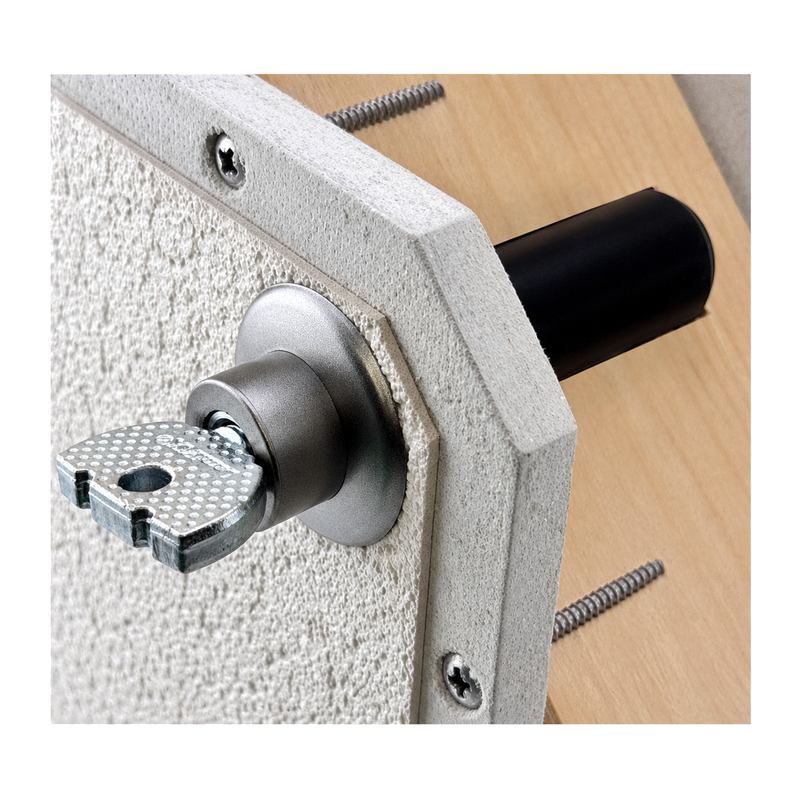

Das LamiFIX Treppenbolzen Set 6B ermöglicht die seitliche Befestigung von Treppenstufen an Holzwänden. Variante B ist für gebohrte Treppenstufen vorgesehen. Der Verbinder wird in die Bohrung der Stufe eingesetzt. Die Abdeckkappe INOX Decor verdeckt die Verschraubung.

Einbau in Holz und Fermacell-verkleidete Holzwände

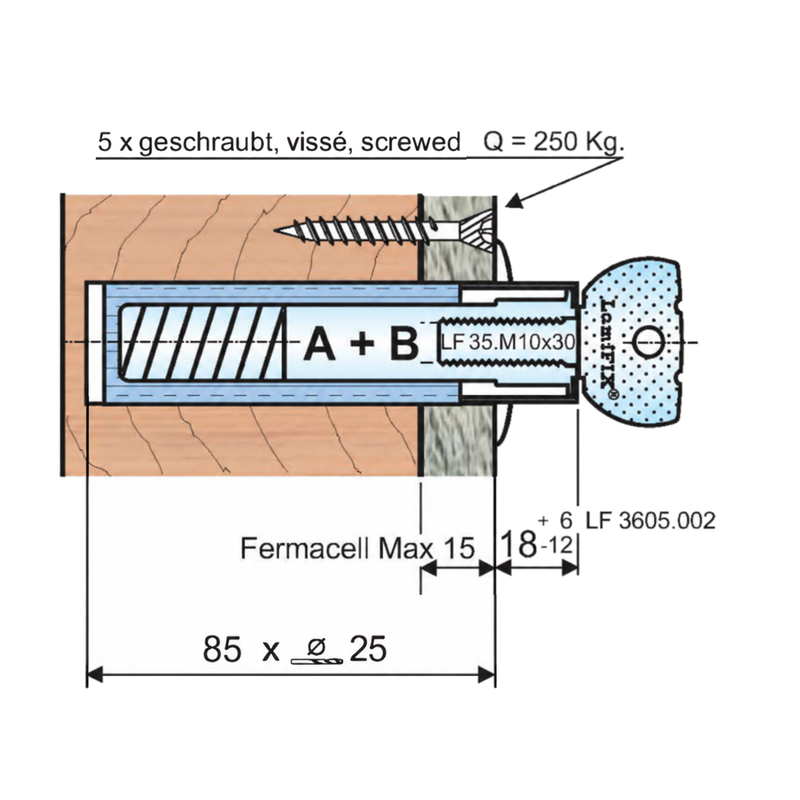

Der Treppenanker wird mit dem Schallschutzdübel in den Holzaufbau eingesetzt. Die Wandrosette deckt den Wandanschluss ab. Die Fermacell-Verkleidung soll max. 15 mm dick sein. Für die Wandbohrung sind gemäss Katalogseite 21 eine Bohrtiefe von 85 mm und ein Durchmesser von 25 mm vorgesehen. Die Einbaumasse und die Bearbeitung der Stufe sind in den Grafiken der Produktgalerie dargestellt.

Schallschutz

Bei MFH wird der Einbau mit Schallschutz empfohlen. Bei EFH kann in der Regel auf Schallschutz verzichtet werden.

Montage

Die Bohrungen in der Holzwand müssen auf der Baustelle winkel- und positionsgenau ausgeführt werden. Zur Befestigung im Bereich der Verkleidung gehören fünf Schnellbauschrauben zum Set. Der Einbau erfolgt mit Schallschutzdübel.

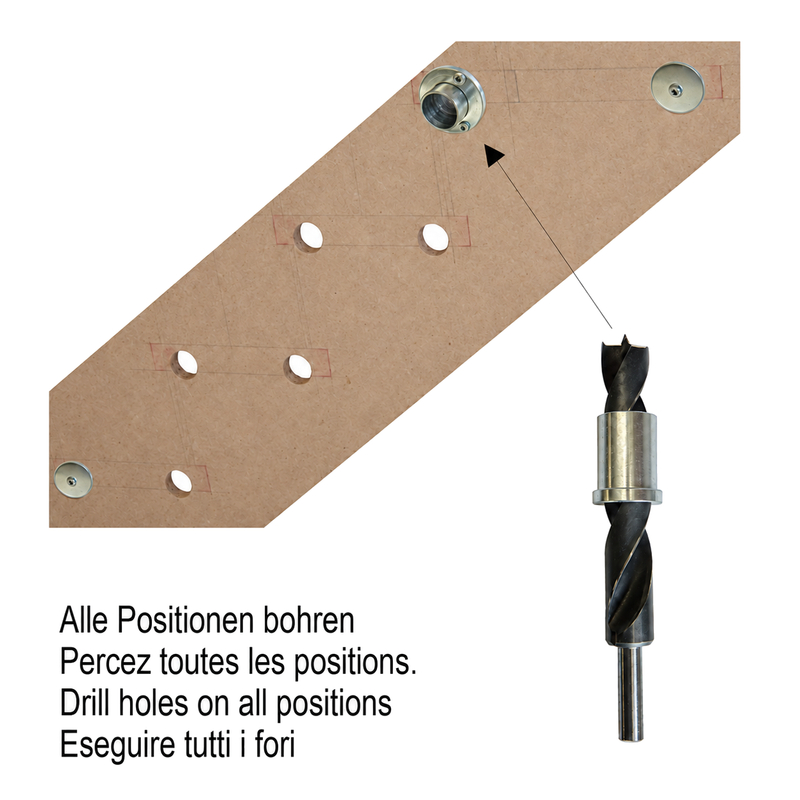

Für wangenlose Treppen stellen wir passende Bohrbüchsen für maximal drei Monate kostenlos leihweise zur Verfügung. Damit lassen sich die Bohrlöcher auf der Baustelle einfach und präzise erstellen. Die Montage mit Bohrbüchsen ist im LamiFIX-Katalog auf Seite 26 dargestellt. Der passende Holzspiralbohrer Ø25 mm HSS, LF 2001.250.3, ist separat erhältlich.

Passendes Montagezubehör

Für die Bohrung in der Treppenstufe ist der Astlochbohrer HM Ø38 mm, LF 2011.380.3, separat erhältlich. Alternativ zur mitgelieferten Abdeckkappe INOX Decor sind passende Holzabdeckkappen in Ahorn (LF 1436.009.1), Buche (LF 1436.004.1) und Eiche (LF 1436.010.1) separat erhältlich.

Bedarf pro Set

1 Treppenanker Typ A/B, T=78 mm, M10, LF 3623.102.1, Stahl verzinkt mit Abdeckhülse INOX Decor
1 LamiFIX Verbinder M10, LF 35.M10x30 (Katalog LF 1035.130)
1 Abdeckkappe INOX Decor, LF 1435.001.1
1 Sechskantschraube 6.3 × 32 mm, LF 1560.003.1
5 Schnellbauschrauben 3.9 × 45 mm, LF 1530.006.1
1 Schallschutzdübel, LF 1620.016.1
1 Wandrosette, LF 1801.025.1
1/6 Justierscheibe, LF 3605.002.1
1/100 Schraubensicherung, LF 3806.243.1

Artikelnummer: LF 3623.206.4. Ab 100 Sets: LF 3623.206.6.

Tipp für die Montage

Die Wandbohrung wird mit Ø25 mm ausgeführt. Der Schallschutzdübel hat ein leichtes Übermass und wird mit einem Gummihammer in die Bohrung eingeschlagen. Befeuchten Sie den Dübel vor dem Einschlagen mit etwas Seifenwasser. Das reduziert die Reibung und erleichtert den Einbau.
