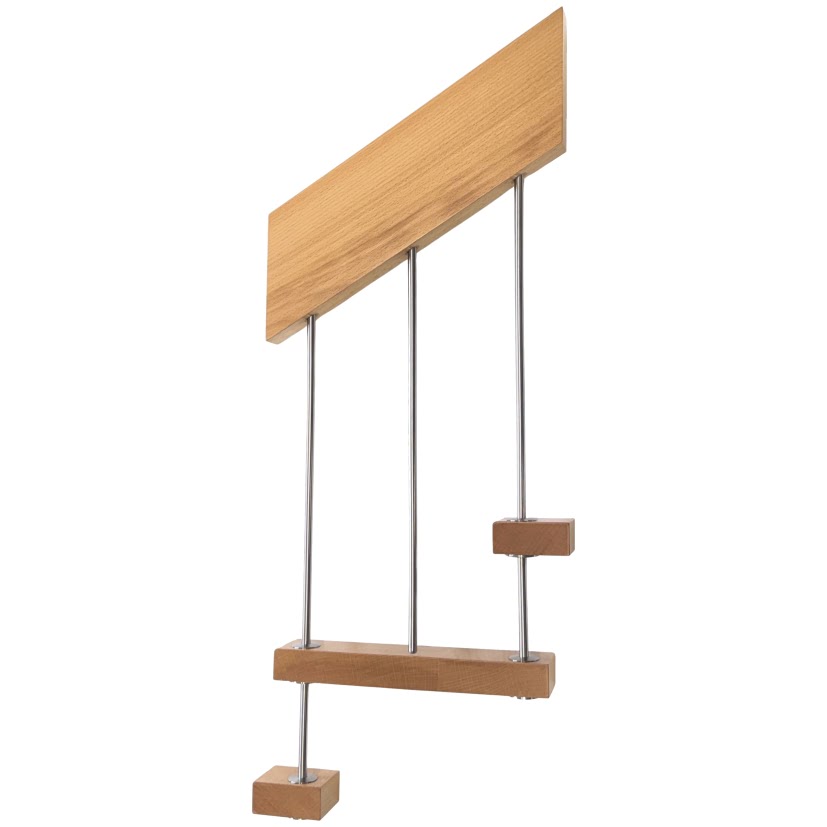

Ø10mm Stufenaufhängung

Treppenstufenaufhängung Ø10 mm aus Edelstahl

Das Ø10-mm-System ermöglicht die Aufhängung von Treppenstufen am Handlauf oder an der Decke. Es eignet sich für Neubauten und Renovationen und kann auch als Stakete oder für Rücklaufgeländer eingesetzt werden.

Massliste ausfüllen und Bestellung vorbereiten

Tragen Sie die Masse in die blauen Felder ein. Zwischenstäbe ohne Verschraubung, Set 31 und Set 32 können gemeinsam in derselben Tabelle erfasst werden. Wählen Sie unten den oberen Anschluss und gegebenenfalls die Holzart.

Die berechnete Stückliste enthält Material, Bearbeitung und passendes Zubehör. Verpackungseinheiten werden auf ganze Packungen aufgerundet. Sie können die Konfiguration speichern, im Warenkorb wieder bearbeiten und erst anschliessend bestellen.

Material und Bearbeitung

Die Zuschnitte werden mit möglichst wenig Verschnitt auf 6 / 3 / 2 / 1 m lange Edelstahlstangen verteilt. Verrechnet werden die benötigten Stangenlängen inklusive Verschnitt zu CHF 6.50/m.

Der berechnete Setpreis enthält das benötigte Material und die Bearbeitung: Edelstahlstangen, Zuschnitt und Entgraten, Gewindeschneiden und Schweissen sowie passende Rosetten und Kleinteile – gemäss Ihrer gewählten Ausführung.

Der Lieferschein enthält die Massliste mit Zeichnungen zur Zuordnung der Stangen.

Lieferzeit: Schweiz ca. 2–3 Arbeitstage, EU ca. 1 Woche.

Justierung und Demontage

• Höhenausgleich: ±5 mm
• Seitlicher Toleranzausgleich: ±4 mm
• Getestete Ausrissfestigkeit in Buche: über 1 Tonne pro Verschraubung
• Treppenstufen bleiben demontierbar

Demontagebeispiel: Zum Ausbau von Stufe 5 wird Stufe 4 gelöst und auf Stufe 3 abgelegt. Anschliessend lässt sich Stufe 5 ausbauen.

Montageunterlagen und Werkzeug

Montageanleitung für das 10-mm-System

AVOR-Formular als Exceldatei

Für die Ø10- und Ø16-mm-Aufhängungssysteme wird derselbe Werkzeugsatz verwendet.

Artikelnummer: 3900.032.4
